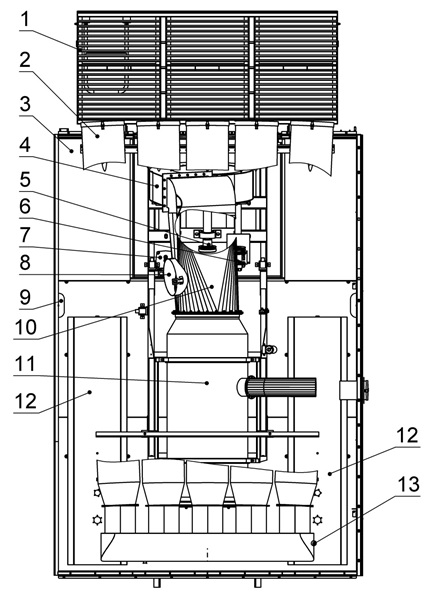

Схема размещения оборудования универсального мобильного подогревателя УМП-400

1. Откидная площадка обслуживания;
2. Гильзы воздухо-подающие с рукавами, 15 шт. (L=6м, ф=220 мм);
3. Ящики хранения ЗИП;
4. Вентилятор ВР-113-65-5.6;
5. Привод вентилятора от КОМ автомобиля;
6. Топливный насос;
7. Топливный фильтр;
8. Люк обслуживания горелки;
9. Фонари освещения 24 В (2 шт.);
10. Воздуховод;
11. Калорифер 400 кВт (Теплообменник совмещен с горелочным устройством)
12. Бак топливный 300 л (2 шт.)
13. Датчик термоэлектрический;
