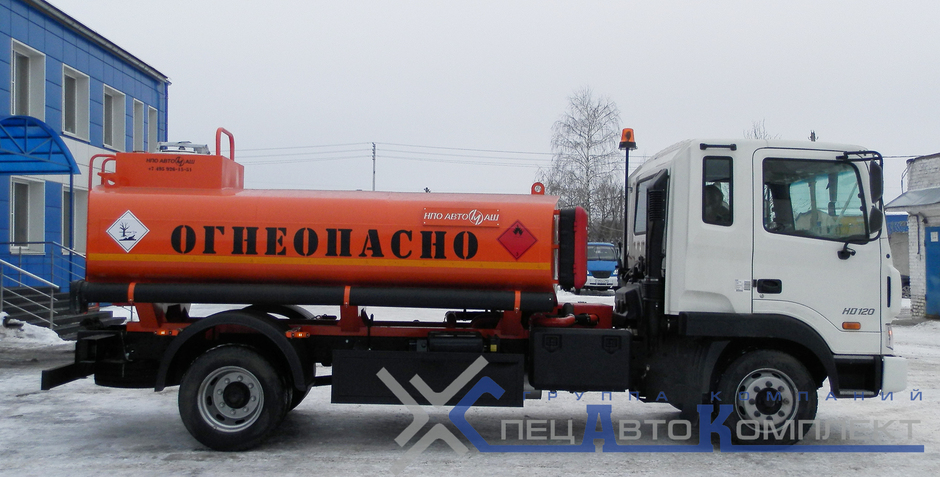

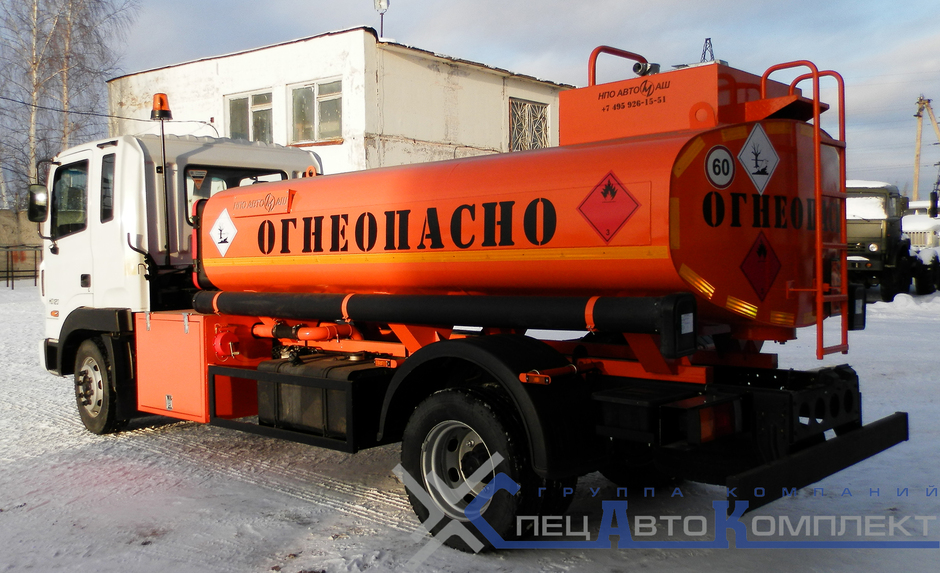

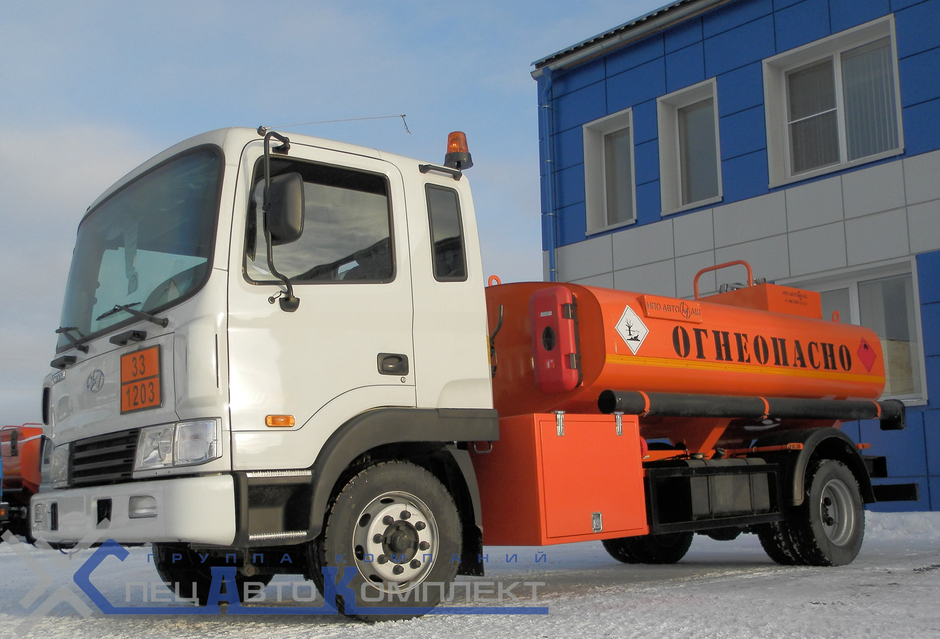

АТЗ 6,7 на Hyundai

Резервуары (цистерны), шт

1-2

Материал цистерны

Легированная сталь 09Г2С

Толщина стенок, мм

4

Насос 1СВН-80А

Тип

самовсасывающий, вихревой, одноступенчатый, горизонтальный

Подача, м³/ч

32...38

Привод

От коробки отбора мощности (КОМ) установленной на коробку переключения передач (КПП) посредством карданного вала,

Напор, м

26

Высота самовсасывания, м, не менее

6,5

Частота вращения, об/мин

1 450

Допускаемый кавитационный запас, м, не более

4,5

Утечка через каждое торцевое уплотнения, см³/ч

30

Направление вращения насоса

левое или правое

Мощность насоса, кВт

7,5

Номинальная вместимость цистерны, куб. м, не менее

4.9

Отклонение вместимости от номинальной, %

2,5 или 122л.

Величина подачи раздаточной системы, л/мин, не менее:

Через рукав с раздаточным краном

100

Раздаточный кран А-50М

Наружный диаметр сливной трубы, мм

20

Пропускная способность, л/м

50

Рабочее давление в кране при закрытом клапане, не более Мпа

0,22

Нижний предел пропускной способности для срабатывания автоматики, л/мин

9

Тип соединения крана к фитингу

BSPT3/4"

Температурный интервал работоспособности, С

-40+50

Габаритные размеры, мм

370x54x250

Масса, кг, не более

1,2

Фильтр тонкой очистки:

Пропускная способность, куб.м/час, не менее

30

Номинальная тонкость фильтрования, мкм, не более

25

Напорно-всасывающие рукава Ду-75:

Вид

Напорно-всасывающий

Внутренний диаметр, мм

75

Рабочее давление, атм.

до 10

Среда

Светлые нефтепродукты

Тип соединения

БРС типа «Tank wagen»,

Количество, шт.

2

Длина одного рукава, м., не менее

2,5

Раздаточные рукава с раздаточным краном А-50М

- количество, шт

1

- длина одного рукава, м, не менее

3

Счетчик жидкости для разового и суммарного учета выдаваемого при заправке продукта

ППО-40

- количество, шт

1

Относительная погрешность учета выдаваемого на заправку техники продукта, %, не более

0,5 %

Пропускная способность дыхательного устройства УД 2-80.808

При избыточном давлении полного открытия Ро м3/ч

45 - 55

Рабочее избыточное давление Рр МПа

0,005...0,0063

Рабочее вакууметрическое давление Рр МПа

0,0015...0,0025

Избыточное давление полного открытия МПа

0,0080...0,0100

Вакууметрическое давление полного открытия МПа

0,0025...0,0032

Температура окружающей среды С

-40...+50

Масса не более кг

3,7

Донный клапан 692.00.00.00-01

Параметры потока нефтепродукта при открытии донного клапана:

расход, л/мин

2000

давление, МПа, не более

0,8

время закрытия, с

1,5-3

Условный проход, мм

100

Давление пневмосистемы, МПа

0,55

Температура окружающей среды, °С

-40...+50

Масса, кг, не более

8,7

Обслуживающий расчет (водитель-заправщик), чел

1

Наибольшая скорость движения АТЗ, км/ч

90

Пластиковые пеналы для огнетушителей

2

Пластиковый инструментальный ящик

1
