| Базовое шасси |
| Производитель: |
ГАЗ |
| Модель: |
С41R13-1010 |
| Колесная формула: |
4х2 |
| Тахограф: |
опция |
| Устройство ограничения скорости: |
опция |
| Дистанционный выключатель массы: |
Наличие, в соответствии с требованиям ДОПОГ |
| Специальное оборудование |
| Цистерна: |
| Общая номинальная вместимость цистерны, л.: |
4900 |
| Поперечное сечение: |
Чемоданного типа |
| Продольное сечение : |
Постоянное |
| Боковая защита цистерны: |
Наличие, в соответствии с ГОСТ Р 50913-96 |
| Волнорезы: |
Наличие (1 секция -есть, 2 секции -нет) |
| Материал цистерны: |
Низколегированная Сталь 09Г2С |
| Толщина металла, мм.: |
4 |
| Крепление надрамника к раме базового шасси: |
Безстремяночное, прямое болтовое, подпружиненное |
| Количество отсеков, шт.: |
1 или 2 |
| Деление по отсекам, л: |
1 секция - нет, 2 секции - 2,6 и 2,3 л |
| Цистерна изготовлена как мера вместимости: |
Да, сертификат о калибровке цистерны |
| Внутреннее антикоррозийное покрытие цистерны: Тип: |
Опция |
| Налив цистерны: |
Верхним способом, через заливную горловину |
| Слив цистерны: |
Гравитационный (самотеком), при помощи собственного насоса. |
| Система нижнего налива: |
Опция |
| Система рекуперации паров: |
Опция |
| Ограждение горловин от пролива нефтепродуктов (экологический короб): |
Наличие, по всей длине цистерны |
| Слив воды из ограждения горловин от пролива нефтепродуктов (экологического короба): |
Оборудованный шаровым краном и патрубком на конце, расположен в передней части цистерны с выводом в левую сторону по ходу движения ТС. |
| Знак опасности груза с возможностью крепления на экологическом коробе: |
По 2 на каждый отсек, справа и слева по ходу движения ТС, для дизельного топлива (или бензина по требованию Заказчика) |
| Крышки горловин: Производитель: |
Алюминиевые, Промприбор, г.Ливны |
| Устройство дыхательное: |
УД-2 80 с огнепреградителем, на каждый отсек |
|
Коммуникации:
Материал
Диаметр условного прохода, мм:
|
Низколегированная Сталь 09Г2С.
80
|
| Запорное оборудование: |
|
Донный клапан
Производитель
Тип
|
CIVACON (США)
Пневматический с ручным дублированием
|
| Шаровые краны: |
Предназначены для светлых нефтепродуктов |
|
Напорно-всасывающие рукава
Производитель
Диаметр условного прохода, мм
Длина одного, м.:
Количество
|
Technoflex
75
3
2
|
|
Быстроразъемные соединения (БРС):
Тип:
Диаметр условного прохода, мм:
|
TANK WAGEN или Camlock (опция)
80
|
| Насосное оборудование: |
| Привод насоса: |
От двигателя шасси через коробку отбора мощности при помощи карданной передачи |
|
Насос:
Тип
Подача
Максимальная высота самовсасывания
|
1СВН-80А
Самовсасывающий, вихревой
Не более 38 м³/ч,
Не менее 6 м
|
|
Фильтр:
Тип:
Шт.:
|
ФСП-80
прямоточный
1. установлен в гидролинии перед насосом
|
| Узел выдачи топлива: |
| Расположение: |
Расположен в средней части автомобиля, с правой стороны по ходу движения ТС |
| Фильтр, шт.: Тип: Марка: |
1 прямоточный ФСП-50, установлен в гидролинии перед счетчиком |
| Блок подготовки воздуха для привода донных клапанов:Производитель: |
Camozzi, Италия |
| Блок пневмоуправления донными клапанамиПроизводитель: |
Sening, Германия |
|
Счетчик жидкости, шт.:
Марка, тип:
Производитель:
Основная допустимая погрешность измерения (класс точности) %:
Диаметр условного прохода, мм
Давление измеряемой среды, Мпа
Расход от, м3/ч
|
1
ППО-40-0,6 СУ,
Промприбор, г. Ливны
0,5
40
0,6
от 1,8 до 25,0
|
|
Раздаточный рукав, шт.:
Диаметр условного прохода (ДУ), мм:
Длина, м.:
Производитель:
Укладка:
|
1
20
5
Импортный
Свободная
|
| Барабан для намотки раздаточного рукава, шт.: |
Опция |
| Кран раздаточный, шт: Производитель: |
1; А50-М |
| Освещение узла выдачи топлива: |
Опция |
| Комплектация: |
| Огнетушители, шт.: Тип: |
2 ОП-5, расположены в пеналах |
| Пеналы под огнетушители, шт.: Количество, шт.: |
Пластиковые. Установлены справа и слева по ходу движения ТС, на переднем донце цистерны 2 |
| Пеналы для напорно-всасывающих рукавов: Количество, шт.: |
Пластиковые. Установлены справа и слева по ходу движения ТС, по бокам цистерны, в нижней части, предназначены для рукавов длиной 3 метра. 2 |
| Ящик для инструментов, шт.: |
1, пластиковый. Установлен с левой стороны по ходу движения ТС, в задней части. |
| Ящик для песка |
1, пластиковый. Установлен с левой стороны по ходу движения ТС, в задней части, для массы не менее 25 кг. |
| Противооткатные упоры, шт. |
2, пластиковые |
| Знак аварийной остановки, шт.: |
1 |
| Знак опасности груза с возможностью крепления в передней и задней части АТЗ: Количество, шт.: |
2, для дизельного топлива (или бензина по требованию Заказчика) |
| Цепь заземления, постоянно контактирующая с землей: |
1 |
|
Трос заземления со штырем на конце, шт:
Длина, м:
Марка:
|
1
10 метров
БЗЗ-10
|
| Проблесковый маячок: |
Оранжевого или жёлтого цвета |
|
Световозвращающее оборудование:
Производитель:
|
Световозвращающая микропризматическая лента, соответствующая требованиям правил 104 ЕЭК ООН
Reflexite США
|
| Площадка обслуживания: |
Из оцинкованного просеченного листа, обеспечивающая безопасную работу оператора. |

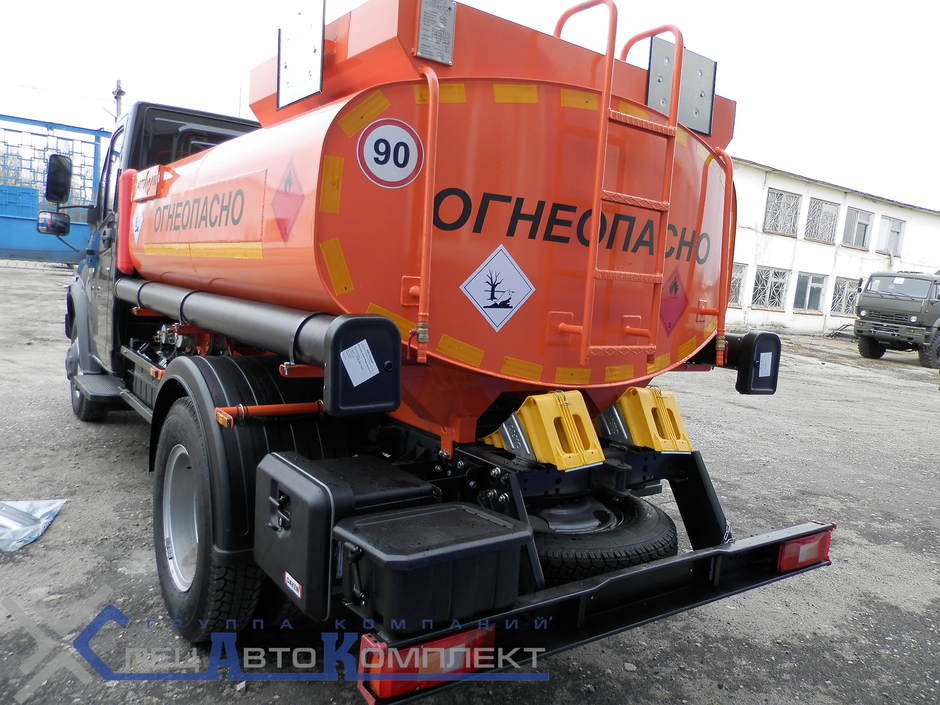

| Лестница: |
Расположена в задней части цистерны, с просеченными ступенями, исключающими скольжение, с правой стороны по ходу движения ТС |
| Поручень безопасности: |
Опция |
| Заднее защитное устройство (ЗЗУ): |
Наличие |
| Комплектация по требованиям ДОПОГ |
| Предупреждающие знаки «Опасность» с собственной опорой, шт.: |
2 |
| Жидкость для промывания глаз, шт.: |
1 |
| Сигнальный жилет со светоотражающими полосами, шт.: |
1 |
| Переносной фонарик, шт.: |
1 |
| Защитные перчатки, шт.: |
1 |
| Средства защиты глаз, очки, шт.: |
1 |
| Дренажная ловушка, шт.: |
1 |
| Сборный контейнер (ящик пластиковый) |
1 |
| Лопата противоискровая, шт.: |
1 |
| Кошма, шт.: |
1 |
| Окраска: |
| Окраска кабины шасси: |
По ТУ завода изготовителя |
| Окраска цистерны: |
По ТУ завода изготовителя |
| Подготовка поверхности цистерны перед окрашиванием: |
Обработка поверхности цистерны грунтом (Пескоструйная обработка - нет в базовой комплектации, возможно произвести работы по дополнительному требованию Заказчика) |
| ЛКМ, производитель: |
PROSPECTRUM COATINGS B.V.B.A, Бельгия |
| Цвет: |
Оранжевый |
| Надпись «Огнеопасно»: |
Справа, слева и сзади цистерны |
| Знак опасности, 3 класс: |
Справа, слева и сзади цистерны |
| Знак «Вещество опасное для окружающей среды»: |
Справа, слева и сзади цистерны |
| Запасные части и принадлежности (ЗИП): |
| ЗИП для базового шасси: |
В соответствии с ведомостью комплектации шасси |
| ЗИП для специального оборудования: |
В соответствии с ведомостью комплектации АТЗ |
| Комплект эксплуатационной документации: |
| - Паспорт Транспортного Средства (ПТС); - Свидетельство о безопасности единичного ТС (оригинал или заверенная копия) или Одобрение Типа Транспортного Средства (ОТТС), заверенная копия; - Сертификат о калибровке для 5,2 - Свидетельство о поверке счетчика жидкости - Сервисная книжка на шасси (с указанием гарантийных обязательств и сервисных центров) - Паспорт-формуляр на специальное оборудование (с указанием гарантийных обязательств) - Руководство по эксплуатации (РЭ) - Документация на комплектующие изделия (паспорта) |
Гарантийные обязательства: В соответствии с руководством по эксплуатации (РЭ)
|
