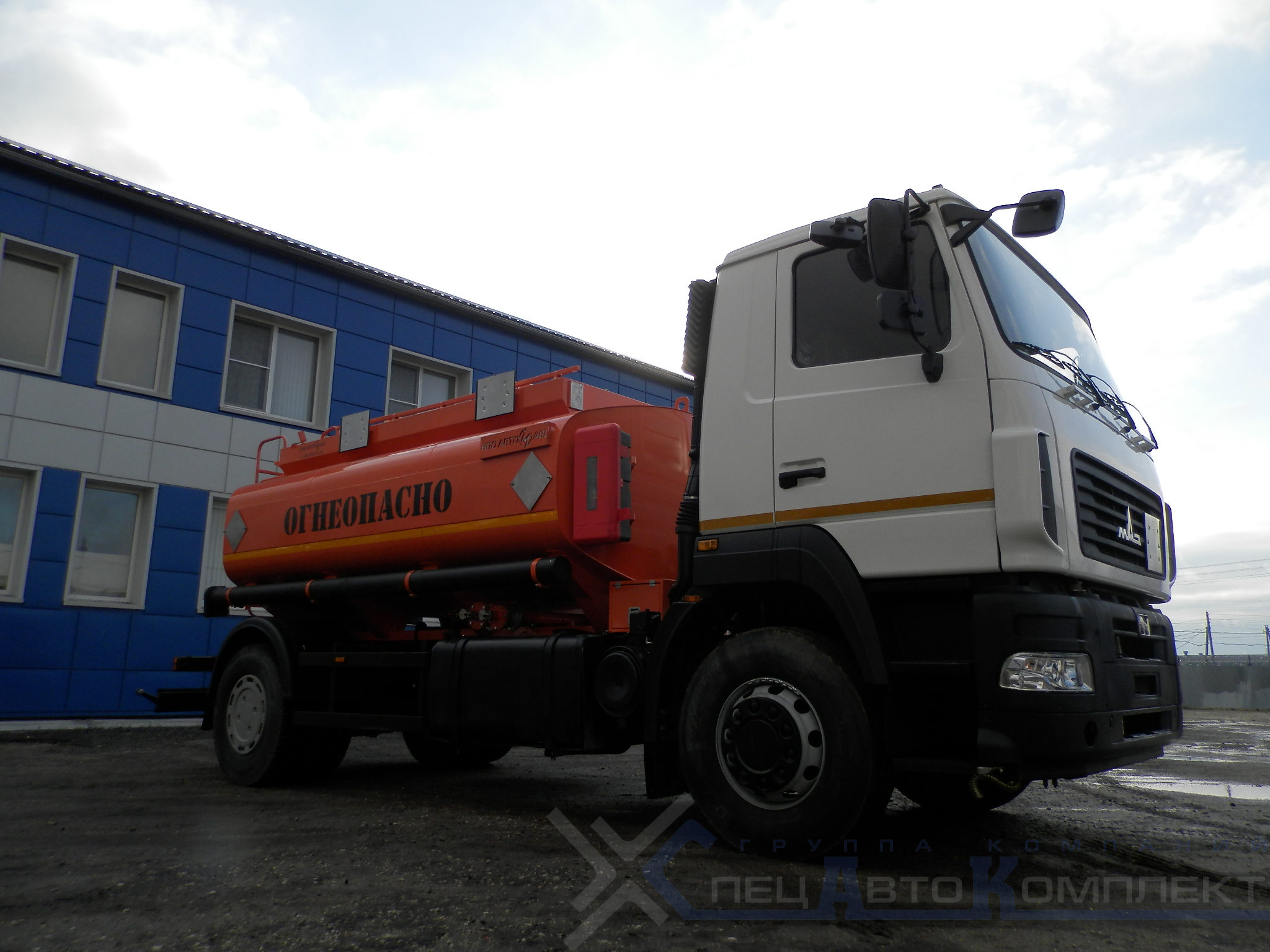

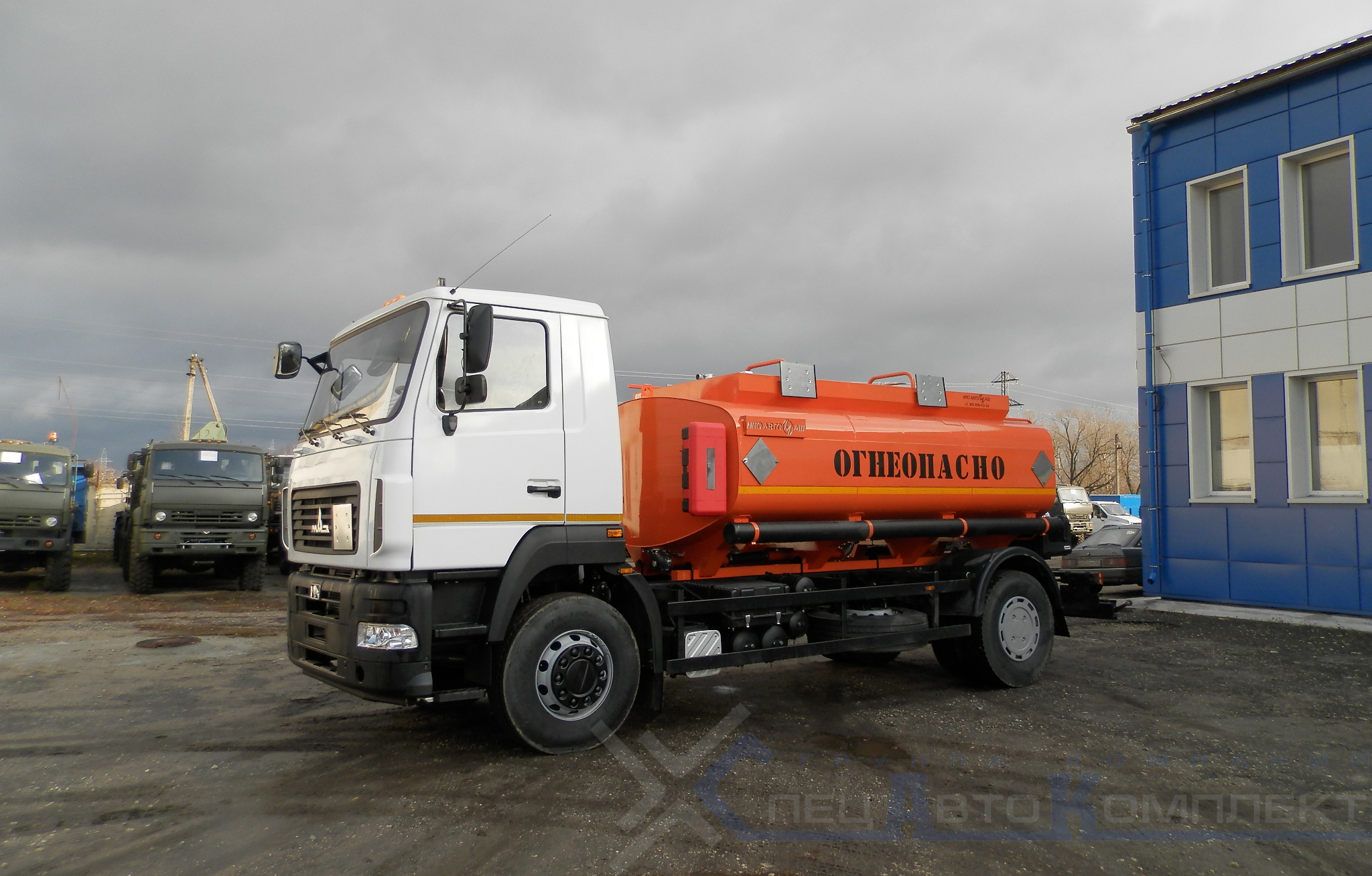

АТЗ 11 на МАЗ-5340В2

Базовое шасси

Производитель:

МАЗ

Модель:

5340В2

Колесная формула:

4х2

Тахограф:

опция

Устройство ограничения скорости:

опция

Дистанционный выключатель массы:

Наличие, в соответствии  с требованиям ДОПОГ

Специальное оборудование

Цистерна:

Общая номинальная вместимость цистерны, л.:

11000

Поперечное сечение:

Чемоданного типа

Продольное сечение            :

Постоянное

Боковая защита цистерны:

Наличие, в соответствии с ГОСТ Р 50913-96

Волнорезы:

Наличие (1 секция -есть, 2 секции -нет)

Материал цистерны:

Низколегированная Сталь 09Г2С

Толщина металла, мм.:

4

Крепление надрамника к раме базового шасси:

Безстремяночное, прямое болтовое, подпружиненное

Количество отсеков, шт.:

1 или 2

Деление по отсекам, л:

1 секция - нет, 2 секции - равнозначна

Цистерна изготовлена как мера вместимости:

Да, сертификат о калибровке цистерны

Внутреннее антикоррозийное покрытие цистерны: Тип:

Опция

Налив цистерны:

Верхним способом

Слив цистерны:

Гравитационный (самотеком), при помощи собственного насоса.

Система нижнего налива:

Опция

Система рекуперации паров:

Опция

Ограждение горловин от пролива нефтепродуктов (экологический короб):

Наличие, по всей длине цистерны

Слив воды из ограждения горловин от пролива нефтепродуктов (экологического короба):

Оборудованный шаровым краном и патрубком на конце, расположен в передней части цистерны с выводом в левую сторону по ходу движения ТС.

Знак опасности груза с возможностью крепления на экологическом коробе:

По 2 на каждый отсек, справа и слева по ходу движения ТС, для дизельного топлива (или бензина по требованию Заказчика)

Крышки горловин: Производитель:

Алюминиевые, Промприбор, г.Ливны

Устройство дыхательное:

УД-2 80 с огнепреградителем, на каждый отсек

Коммуникации: Материал Диаметр условного прохода, мм:

Низколегированная Сталь 09Г2С. 80

Запорное оборудование:

Донный клапан Производитель Тип

Промприбор, г. Ливны

Шаровые краны:

Предназначены для светлых нефтепродуктов

Напорно-всасывающие рукава Диаметр условного прохода, мм Длинна одного, м.: Количество

Technoflex

Быстроразъемные соединения (БРС): Тип: Производитель:   Диаметр условного прохода, мм:

Промприбор, г. Ливны, 80

Насосное оборудование:

Провод насоса:

От двигателя шасси через коробку отбора мощности при помощи карданной передачи

Насос:

СЦЛ 00   Самовсасывающий, центробежный-вихревой не более 38 м³/ч,  Максимальная высота самовсасывания не менее 4,5 м

Фильтр, шт.: Тип: Марка:

1 прямоточный ФСП-80, установлен в гидролинии перед насосом

Узел выдачи топлива:

Расположение:

Расположен в средней части автомобиля, с правой стороны по ходу движения ТС

Фильтр, шт.: Тип: Марка:

1 прямоточный ФСП-50, установлен в гидролинии перед счетчиком

Блок подготовки воздуха для привода донных клапанов:Производитель:

Camozzi, Италия

Блок пневмоуправления донными клапанамиПроизводитель:

Промприбор, г. Ливны

Счетчик жидкости, шт.:

Марка, тип:

Производитель:

Основная допустимая погрешность измерения (класс точности) %:

Диаметр условного прохода, мм

Давление измеряемой среды, Мпа

Расход от, м3/ч

1

ППО-25

Промприбор, г. Ливны

0,5

25

0,6

от 1,8 до 25,0

Раздаточный рукав, шт.:

Диаметр условного прохода (ДУ), мм:

Длина, м.:

Производитель:

Укладка:

1

20

5

Российский

Свободная

Барабан для намотки раздаточного рукава, шт.:

Опция

Кран раздаточный, шт: Производитель:

1; А50-М

Освещение узла выдачи топлива:

Опция

Комплектация:

Огнетушители, шт.: Тип:

2 ОП-5,  расположены в пеналах

Пеналы под огнетушители, шт.:     Количество, шт.:

Пластиковые. Установлены справа и слева по ходу движения ТС, на переднем донце цистерны 2

Пеналы для напорно-всасывающих рукавов:       Количество, шт.:

Пластиковые. Установлены справа и слева по ходу движения ТС, по бокам цистерны, в нижней части, предназначены для рукавов длинной 3 метра. 2

Ящик для инструментов, шт.:

1, пластиковый. Установлен с левой стороны по ходу движения ТС, в задней части.

Ящик для песка

1, пластиковый. Установлен с левой стороны по ходу движения ТС, в задней части, для массы не менее 25 кг.

Противооткатные упоры, шт.

2, пластиковые

Знак аварийной остановки, шт.:

1

Знак опасности груза с возможностью крепления в передней и задней части АТЗ: Количество, шт.:

2, для дизельного топлива (или бензина по требованию Заказчика)

Цепь заземления, постоянно контактирующая с землей:

1

Трос заземления со штырем на конце, шт:

Длина, м:

Марка:

1

10 метров

БЗЗ-10

Проблесковый маячок:

Оранжевого или жёлтого цвета

Световозвращающее  оборудование:

Производитель:

Световозвращающая микропризматическая лента, соответствующая требованиям правил 104 ЕЭК ООН

Reflexite США

Площадка обслуживания:

Из оцинкованного просеченного листа, обеспечивающая безопасную работу оператора.

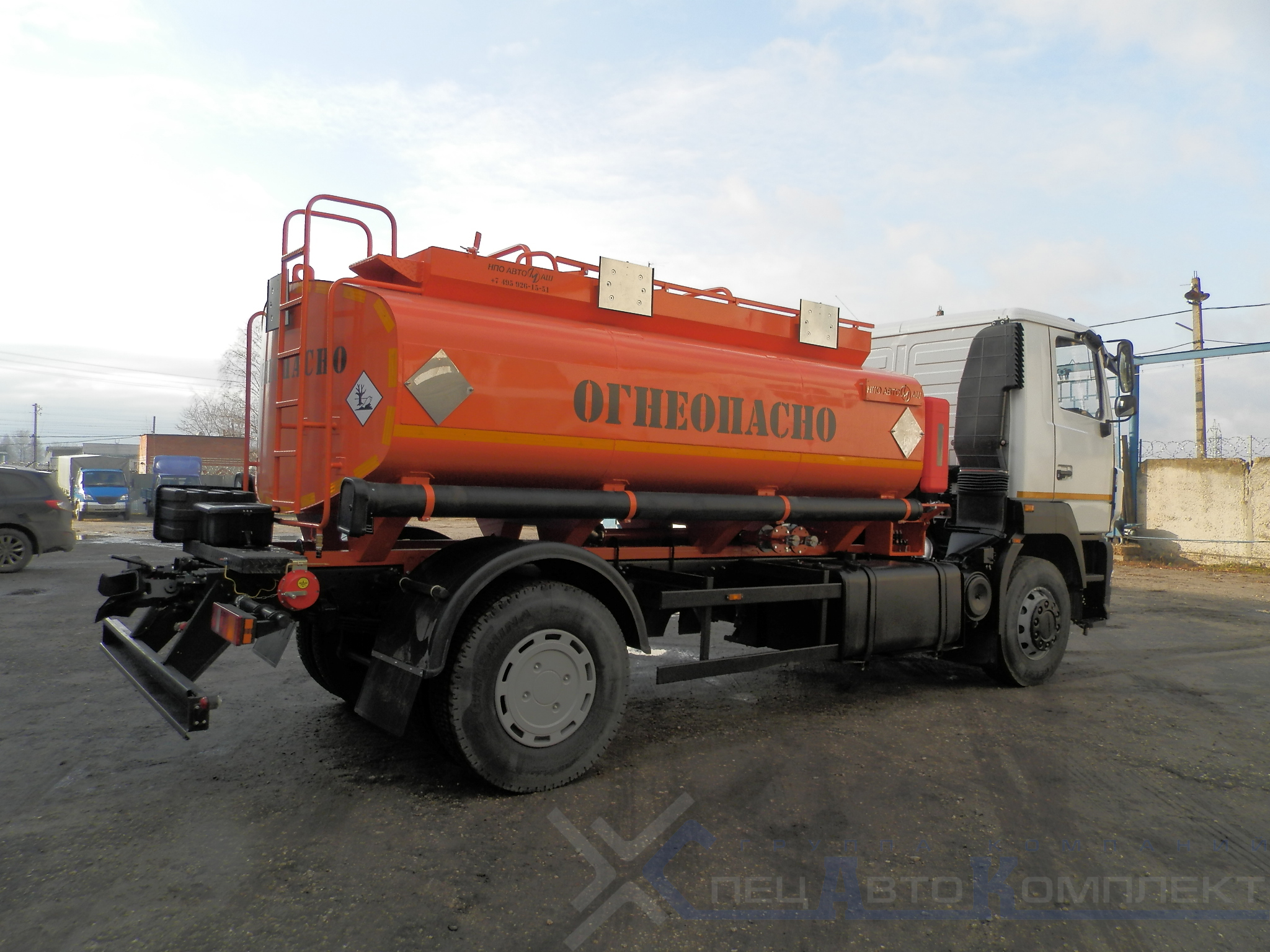

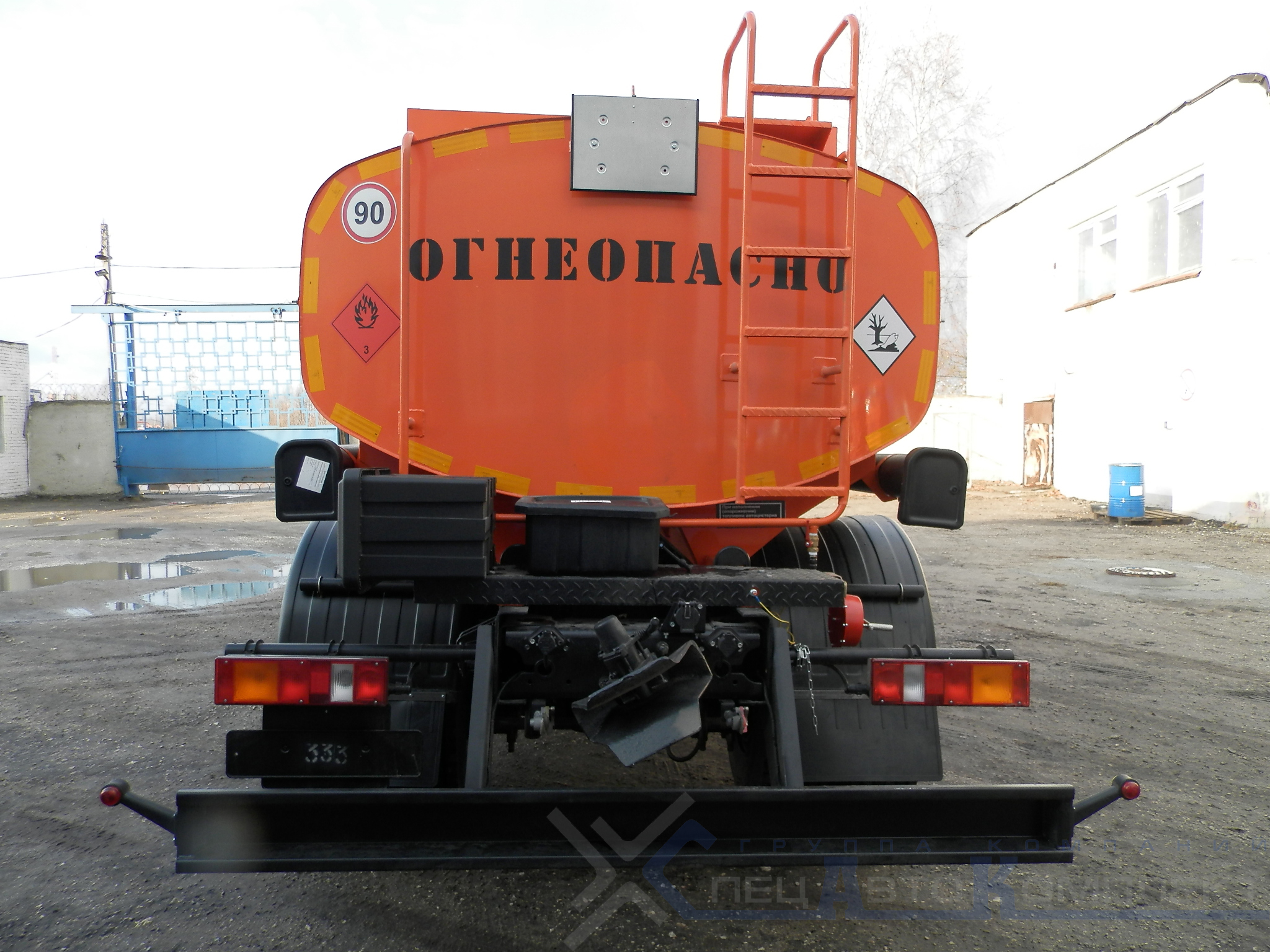

Лестница:

Расположена в задней части цистерны, с просеченными ступенями, исключающими скольжение, с правой стороны по ходу движения ТС

Поручень безопасности:

Опция

Заднее защитное устройство (ЗЗУ):

Наличие

Комплектация по требованиям ДОПОГ

Предупреждающие знаки «Опасность» с собственной  опорой, шт.:

Опция

Жидкость для промывания глаз, шт.:

Опция

Сигнальный жилет со светоотражающими полосами, шт.:

Опция

Переносной фонарик, шт.:

Опция

Защитные перчатки, шт.:

Опция

Средства защиты глаз, очки, шт.:

Опция

Дренажная ловушка, шт.:

Опция

Сборный контейнер (ящик пластиковый)

Опция

Лопата противоискровая, шт.:

Опция

Кошма, шт.:

Опция

Окраска:

Окраска кабины шасси:

По ТУ завода изготовителя

Окраска цистерны:

По ТУ завода изготовителя

Подготовка поверхности цистерны перед окрашиванием:

Обработка поверхности цистерны грунтом (Пескоструйная обработка - нет в базовой комплектации, возможно произвести работы по дополнительному требованию Заказчика)

ЛКМ, производитель:

PROSPECTRUM COATINGS B.V.B.A, Бельгия

Цвет:

Оранжевый

Надпись «Огнеопасно»:

Справа, слева и сзади цистерны

Знак опасности, 3 класс:

Справа, слева и сзади цистерны

Знак «Вещество опасное для окружающей среды»:

Справа, слева и сзади цистерны

Запасные части и принадлежности (ЗИП):

ЗИП для базового шасси:

В соответствии с ведомостью комплектации шасси

ЗИП для специального оборудования:

В соответствии с ведомостью комплектации АТЗ

Комплект эксплуатационной документации:

- Паспорт Транспортного Средства (ПТС); - Свидетельство о безопасности единичного ТС (оригинал или заверенная копия) или Одобрение Типа Транспортного Средства (ОТТС), заверенная копия; - Сертификат о калибровке для 5,2 - Свидетельство о поверке счетчика жидкости  - Сервисная книжка на шасси (с указанием гарантийных обязательств и сервисных центров) - Паспорт-формуляр на специальное оборудование (с указанием гарантийных обязательств) - Руководство по эксплуатации (РЭ) - Документация на комплектующие изделия (паспорта)

Гарантийные обязательства: В соответствии с руководством по эксплуатации (РЭ)
